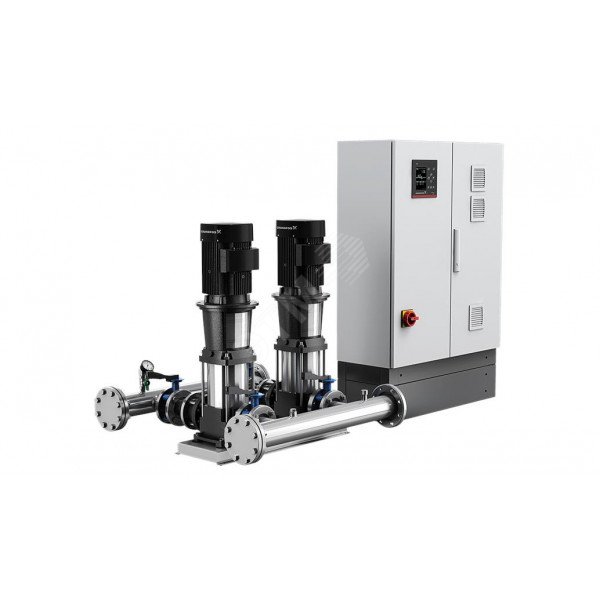

Установки повышения давления (в том числе для нужд Пожаротушения) серии AkvoStation P – это комплектное изделие, установленное на общей раме.

Установка состоит из следующего оборудования: насосная группа, шкаф управления, всасывающий и напорный коллекторы с трубной обвязкой насосов, необходимая запорная и предохранительная арматура, контрольно-измерительные приборы (датчик давления (реле давления) - в зависимости от исполнения системы управления, мановакуумметр и реле давления на всасывающем коллекторе для защиты «по сухому ходу»), мембранный бак объемом 18л. (кроме станций для систем пожаротушения).

Назначение: повышение и поддержания давления холодной и горячей воды в системах водоснабжения, ГВС, пожаротушения, водоподготовки, в моечных машинах, системах распределения воды и иных технологических процессах.

Исполнения по системам управления:

ES – частотно-каскадное управление, один частотный преобразователь в шкафу управления. Используется в системах, где требуется поддержание давления в указанном диапазоне в автоматическом режиме при различных расходах. Постоянное давление в системе обеспечивается непрерывной регулировкой частоты вращения вала насоса, подключенного к преобразователю частоты. При возникновении необходимости в работе станции, первым, через преобразователь частоты включается насос, который, на данный момент, является основным. В случае, когда параметров одного насоса не хватает, каскадно, то есть без частотного регулирования, подключается следующий насос. А точность поддержания давления соблюдает основной насос.

Е – частотное управление, на каждый насос свой частотный преобразователь в шкафу управления. Используется в системах, где требуется точное поддержание постоянного давления в автоматическом режиме при различных расходах. Постоянное давление в системе обеспечивается непрерывной регулировкой частоты вращения вала насоса или насосов, подключенных к преобразователям частоты. Контроллер установки повышения давления получая данные с датчика давления, установленного на напорном коллекторе, сравнивает их с заданными параметрами и корректирует работу станции для точного соответствия имеющихся параметров – заданным.

S – каскадное управление, без преобразователей частоты. Насосы включаются по сигналу от реле давления, при падении давления в системе ниже минимального заданного уровня. Создав давление, соответствующее максимальному заданному уровню, насосы выключаются. Для использования этих станций в системах с переменным расходом необходим мембранный бак, подобранный под конкретную систему.

F – станция пожаротушения. Насосная установка, в зависимости от модификации, включается либо по внешнему сигналу о пожаре (дренчерная и гидранты), либо по сигналу от датчика давления о падении давления в сети (сплинклерная).

Пример обозначения:

AkvoStation.P.2.CDM5-17.ES.XXX

AkvoStation.P - тип установки (Установка Повышения Давления/Пожаротушения);

2 - количество установленных насосов;

CDM5-17 - марка насоса;

ES - тип управления (каскадно-частотный);

XXX - номер расчёта.

Параметры перекачиваемой среды:

Диапазон.расходов: 0,5….500 м3/ч.

Максимальный напор: до 300 м.в.ст.

Макс. давление в гидросистеме: 40 бар.

Макс. температура: +120°C.
